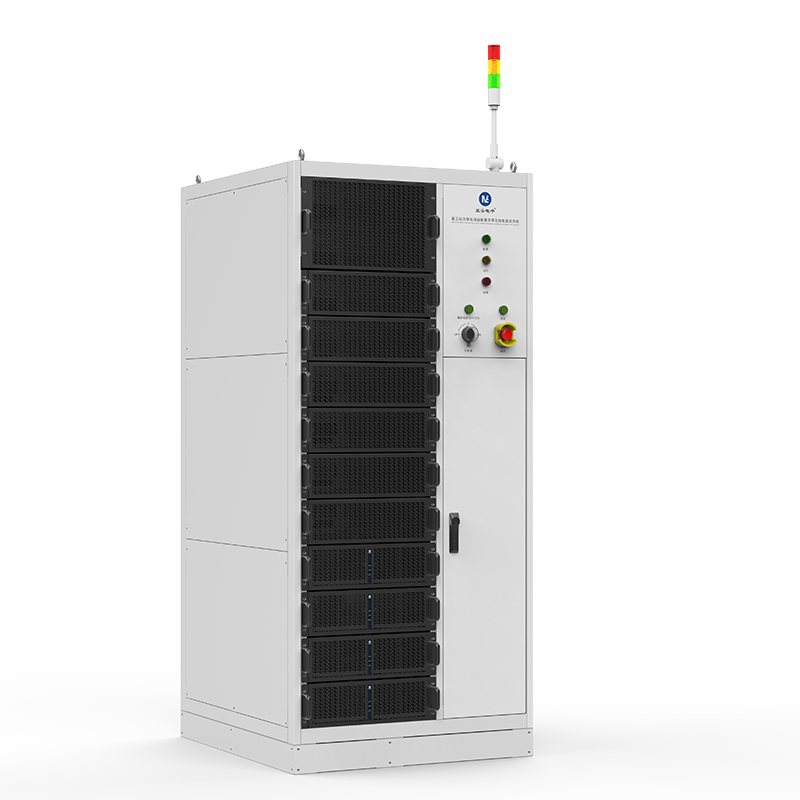

星云150V500A
鋰電池組能量回饋充放電測試系統
是一臺主要用于電動汽車鋰電池模組、電動自行車鋰電池組、電動工具鋰電池組，以及儲能鋰電池組等高功率電池組循環充/放電、電池組功能測試的專業設備。具有寬電壓范圍、高精度、高動態響應、抗諧波能力等特性，能夠?qū)︿囯姵乜赡艽嬖诘墓收虾桶踩[患進行檢測、驗證，以確保電池性能可靠、功能穩定、使用安全。
應用場景
-
新能源汽車 -
電動自行車 -
電動工具 -
儲能電池
權威認證 實力見證
高精度
電壓精度: 0.01%F.S.
電流精度：0.01%F.S.
電流精度：0.01%F.S.
大電流測試
充放電電流最高達550A
高效省電
單向充放電效率高達94%
通道間綜合效率高達96%
通道間綜合效率高達96%
全模塊化結構
易于擴展維護
方便備件維修
方便備件維修
高頻小電感技術
減小諧波對電感的影響
提高設備控制精度
提高設備控制精度

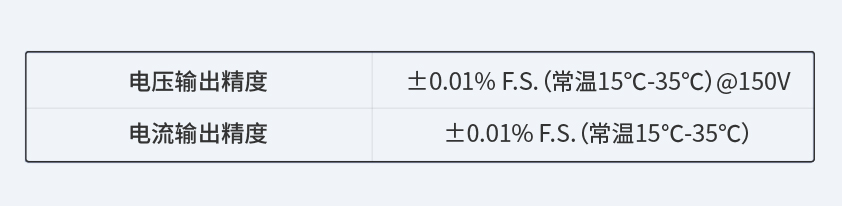

0.01%F.S.高精度測試
電壓、電流控制精度高
-

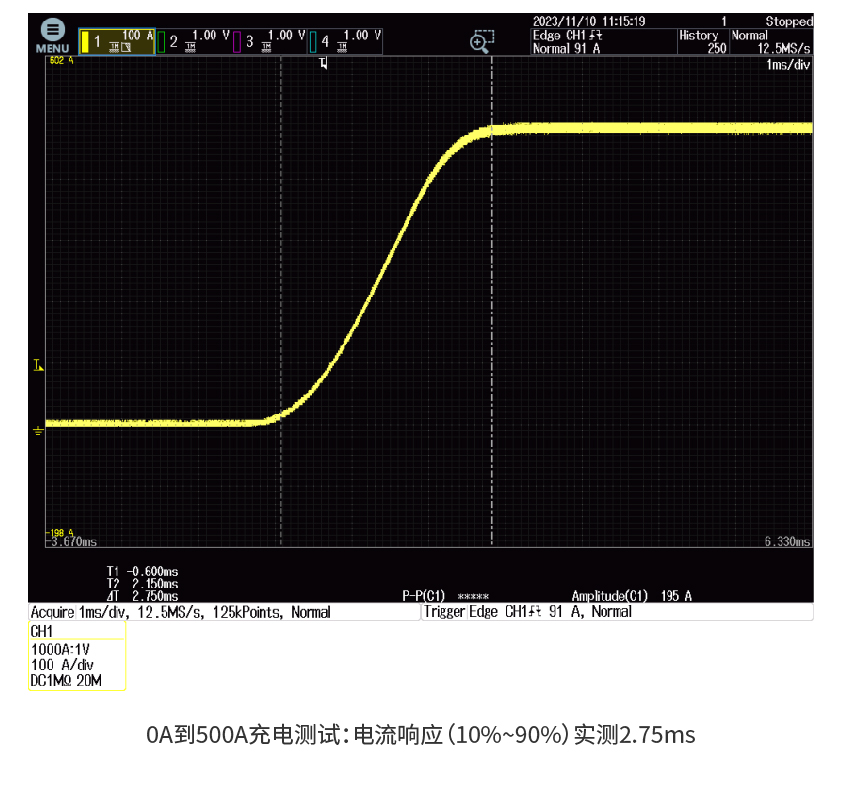

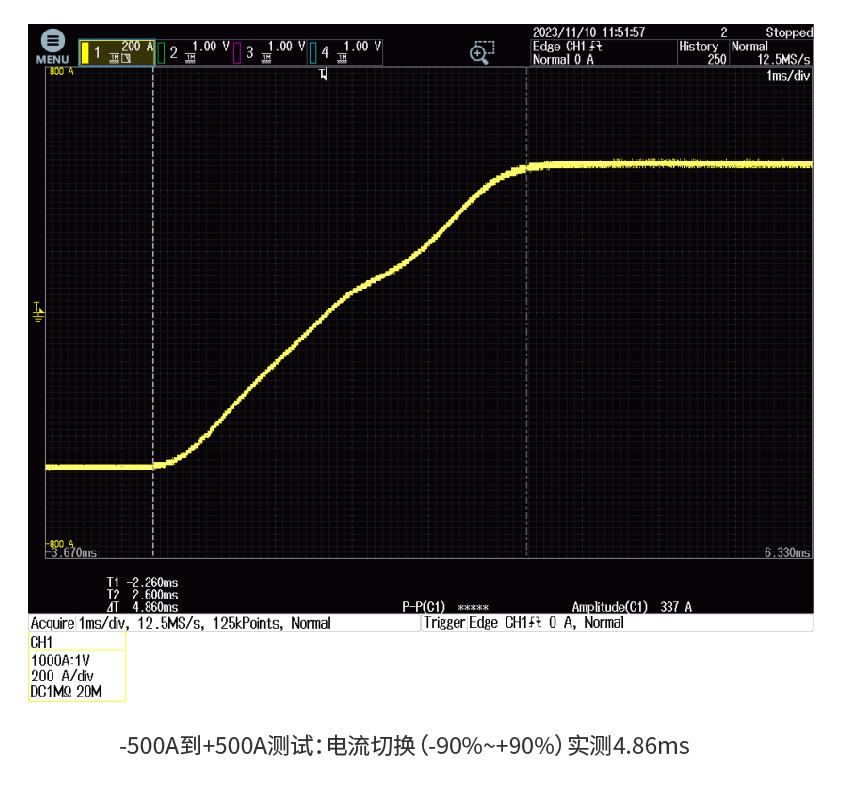

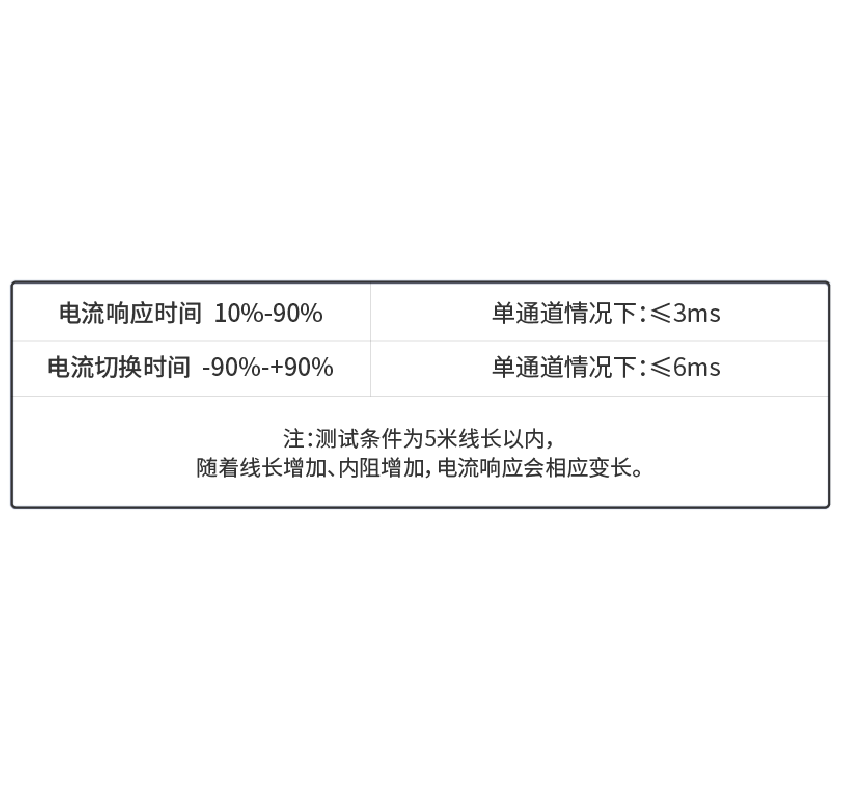

快速動態響應適合各種高速動態測試 -

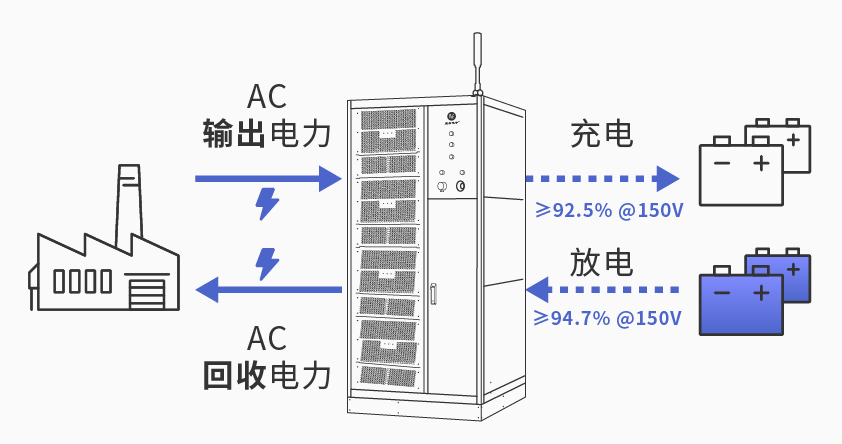

采用SiC功率器件更加高效省電采用SiC功率器件，可節能、提高功率轉換效率、減小設計尺寸，最高可達到94%以上的能量回饋效率，放電能量優先供其他通道充電使用，多余能量還可回饋至電網中，綠色節能，幫助用戶降本增效。 -

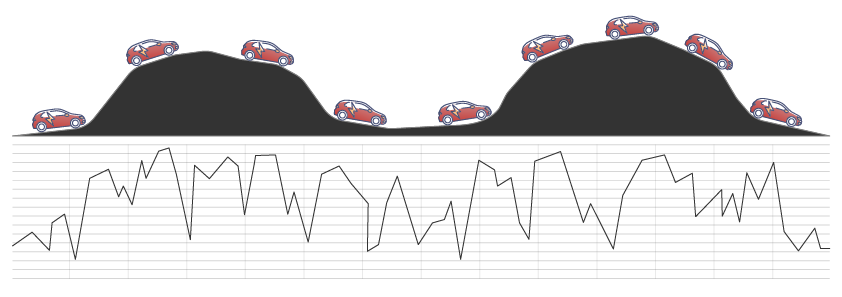

20ms路譜真實模擬可模擬汽車/電動自行車的電池，在啟動、爬坡、剎車等實際駕駛過程中的電流/功率波形，極大提高了電池開發、優化和驗證的準確性，以確保電池能夠在各種環境和工作條件下可靠運行，并生成可靠、全面的數據，幫助客戶縮短電池的開發/驗證周期。
基礎參數
-
產品型號BAT-NEEFLCT-150500-V004
-
輸入電源380VAC±15%，頻率50Hz/60HZ ±5Hz
-
功率因數≥0.99（滿載）
-
充放電電流諧波總畸變率（THD）≤5%（滿載）
-
隔離方式ACDC高頻隔離
-
輸入保護防浪涌、防孤島、過欠頻保護、過欠壓保護、缺相保護、交流短路保護
-
DC側通道數每機柜通道數4CH（Max）
-
電壓范圍（DC）5V-150V （5米輸出線時）
標準5米線長下 -
電壓分辨率1mV
-
設備體積（W*D*H）2150mm*1090mm*1134mm
-
電流范圍±500A
-
支持并聯最大支持2000A
-
外設擴展支持各類溫箱、水冷機、或其他外設聯動
-
重量750kg
